擠壓成型油壓機主要是通過反擠壓或復合擠壓將鋁、鋅、鎂、銅等有色金屬擠壓成零件，或?qū)蜗螂x合器冷擠 壓、起動機開關殼體、內外角螺母冷擠壓、液壓馬達軸冷擠壓洗衣機零件、通信零配件等軟進行擠壓、墩粗、落料等工作。適用于階梯軸類、盤類、齒輪、齒條類零件的鍛粗、拔長、擴孔等冷（熱）擠壓工藝。該設備還適用于金屬材料的金屬毛坯冷、溫?cái)D壓成型；金屬或非金屬零件的壓件、成型、 淺拉伸、整形、覆膜及切邊等。本機為一臺5000噸熱擠壓成型油壓機設備，組合框架式結構，是湖南客戶采購定做的一款斗齒熱鍛成型機。目前該設備已在客戶車間安裝調試完成，投入正式生產指日可待。液壓缸是組成該5000噸熱擠壓成型油壓機重要部分，直接影響機器設備的性能穩定，其工作原理如下：

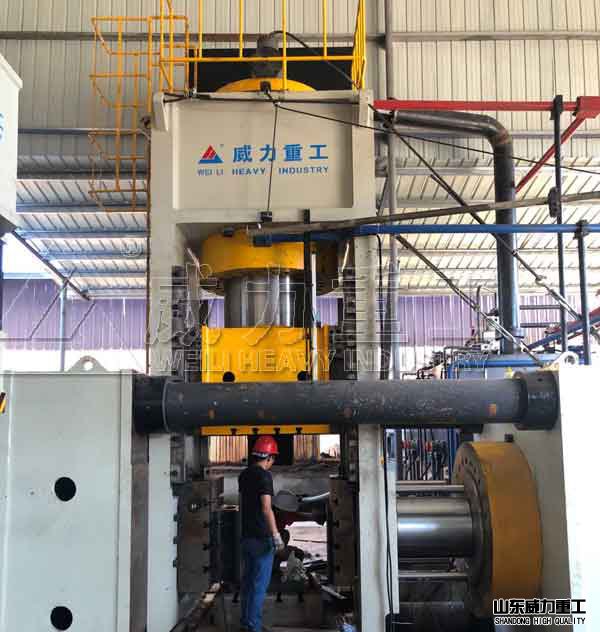

5000噸熱擠壓成型油壓機
5000噸熱擠壓成型油壓機液壓缸輸出基本原理：
因液壓油進到液壓缸內部，通過液壓密封件的密封性產生髙壓，推動活塞缸運動。工作時以液壓油為工作介質，根據液壓油內部的工作壓力傳遞驅動力。
1、部分驅動力——將傳動裝置的機械動能轉化為液壓油的壓力能,例如:液壓油泵。
2、實施部分——將液壓油泵輸入的液壓油工作壓力能轉化為機械動能,推動活塞桿工作,例如:液壓馬達。
3、輔助工具部分——將前三部分連接在一起形成一個系統軟件，具有儲油、過濾、精確測量和密封功能。例如，管道和連接器、油箱、過濾裝置、蓄能器、液壓密封件和控制儀表板等。
4、操作部分-用于操作和調節液壓油的工作壓力、總流量和流向、例如：壓力調節閥、流量調節閥和方位調節閥。
5000噸熱擠壓成型油壓機設計組成油缸特點：
主噸位下壓2000噸油缸由單個油缸實現，采用45#優質碳素鋼鍛件，其表面經中頻淬火處理，硬度在HRC48～55之間,表面鍍鉻處理，鍍層5-10um，使用壽命長。活塞油缸采用45＃優質碳素鍛鋼鍛造，其內表面經過滾壓加工處理。液壓缸具有足夠的強度和剛度。主油缸采用進口密封元件，確保密封性能可靠。2800噸側油缸及200噸下頂缸與2000噸主油缸為一樣制造工藝。
山東威力重工機床有限公司設計生產的這臺5000噸熱擠壓成型油壓機設備就是機身結構采用組合式整體框架式結構，設計時對整體機身進行了靜動態有限元分析，求出了正載與偏載等的工況下的應力應變分析，并做了模態分析，在此基礎上對機身結構的受力分析，并進行了進一步的結構優化。整體機身抗偏載能力強，精度高，采購定做熱擠壓液壓機、冷擠壓油壓機等設備，致電咨詢我們：18306370898（可加微信）
